현재 개발 중인 삼성 DDR6-12800 메모리, 차세대 GPU를 위해 최대 24Gbps 및 GDDR7 최대 32Gbps를 제공하는 GDDR6+

삼성은 연례 기술의 날에서 DDR6, GDDR6+, GDDR7 및 HBM3과 같은 차세대 메모리 기술에 대한 새로운 정보를 공개했습니다.

삼성, DDR6 및 GDDR6+ 메모리 기술 개발 및 차세대 GPU용 GDDR7 및 HBM3 표준 논의

Computerbase 는 차세대 메모리 표준을 논의한 삼성으로부터 정보를 입수했습니다. 메모리 설계의 가장 최근의 도약은 DDR5의 출시와 함께 이루어졌습니다. 이 표준은 이제 Intel의 12세대 Alder Lake 플랫폼에서 작동 하며 공급에 몇 가지 주요 문제가 있지만 메모리 제조업체는 DDR5를 정제하는 데 멈추지 않습니다. Samsung은 가까운 시일 내에 기본 JEDEC 속도인 DDR5-6400Mbps 및 오버클럭된 모듈 속도 DDR5-8500Mbps에 대해 설명했습니다. 현재 메모리 제조업체는 초기에 생산된 DDR5 DIMM으로 최대 7000Mbps의 전송 속도를 보여주었지만 시간이 지남에 따라 더 좋아질 것입니다.

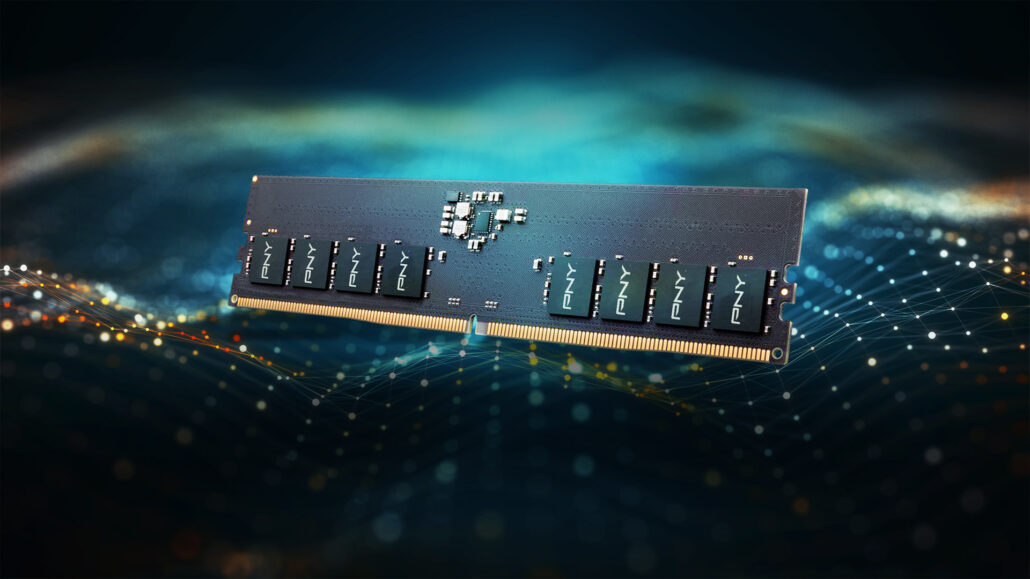

DDR6 메모리 표준 개발 중 - 최대 17,000Mbps의 전송 속도

DDR6을 입력하세요. 차세대 메모리 표준은 이미 개발 중이며 앞으로 DDR5를 대체할 것이라고 합니다. DDR5는 이제 막 출시되었기 때문에 최소 2025-2026+까지는 DDR6을 기대해서는 안 됩니다. DDR4 메모리 표준은 최소 6년 동안 우리와 함께 했으므로 DDR6의 출시에 대해서도 동일한 기간을 예상해야 합니다.

사양과 관련하여 DDR5 메모리는 DDR6보다 전송 속도가 2배, DDR4보다 4배 더 높다고 합니다. JEDEC 속도는 약 12,800Mbps로 제안되며 오버클럭된 DIMM은 17,000Mbps에 도달할 것입니다. 이것이 삼성이 DIMM에 대해 강조하는 최대 잠재력이 아님을 기억해야 합니다.



기원 후

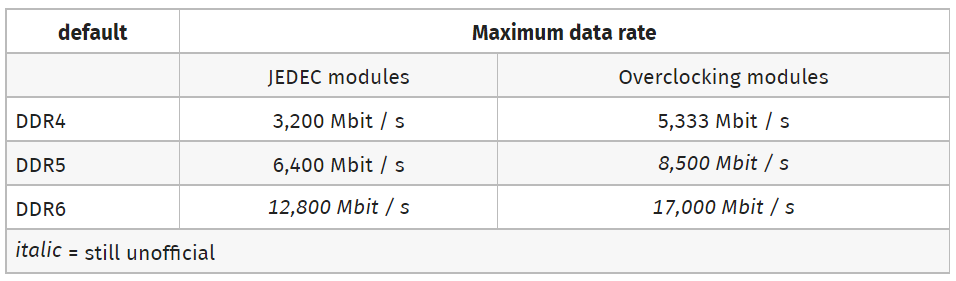

DDR 메모리 데이터 속도. (이미지 크레디트: Computerbase)

우리는 일부 제조업체가 미래의 DDR5 DIMM에 대해 이미 최대 12000Mbps의 전송 속도 를 알려왔기 때문에 DDR6이 가장 세련된 상태에서 20K Mbps 장벽을 쉽게 돌파할 것으로 기대할 수 있다는 것을 알고 있습니다. DDR5 메모리와 비교할 때 DDR6은 총 64개의 메모리 뱅크에 대해 4개의 16비트 메모리 채널을 특징으로 합니다.

차세대 GPU를 위한 24Gbps의 GDDR6+ 및 32Gbps의 GDDR7

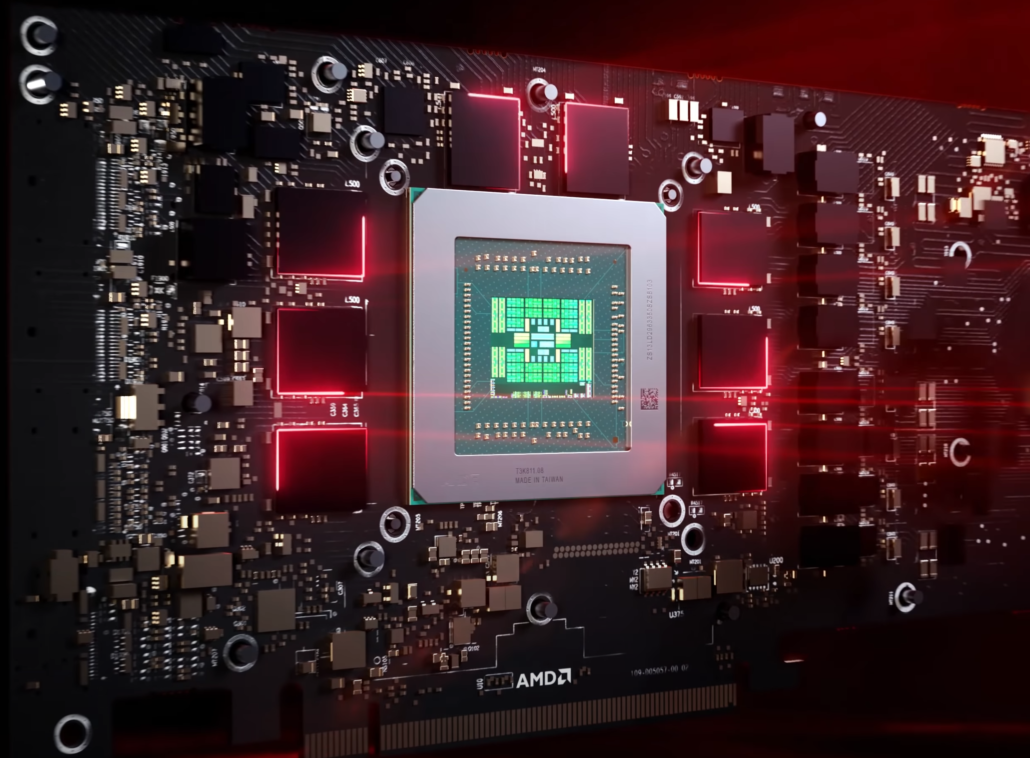

삼성은 또한 기존 GDDR6 칩을 대체할 더 빠른 GDDR6+ 표준을 제공할 계획도 밝혔습니다. 현재 Micron은 GDDR6X 표준으로 준비된 21Gbps + 그래픽 메모리용 설계를 보유한 유일한 제품 입니다. GDDR6+는 대역폭을 높이는 것보다 GDDR6을 개선한 것입니다. 최대 24Gbps의 속도를 제공하며 차세대 GPU의 일부가 될 것이라고 합니다. 이를 통해 320/352/384비트 버스 레이아웃의 GPU는 1TB/s 이상의 대역폭에 도달할 수 있는 반면 256비트 GPU는 최대 768GB/s의 대역폭에 도달할 수 있습니다.

TeamGroup, DELTA RGB DDR5-6400 32GB 메모리 키트 출시

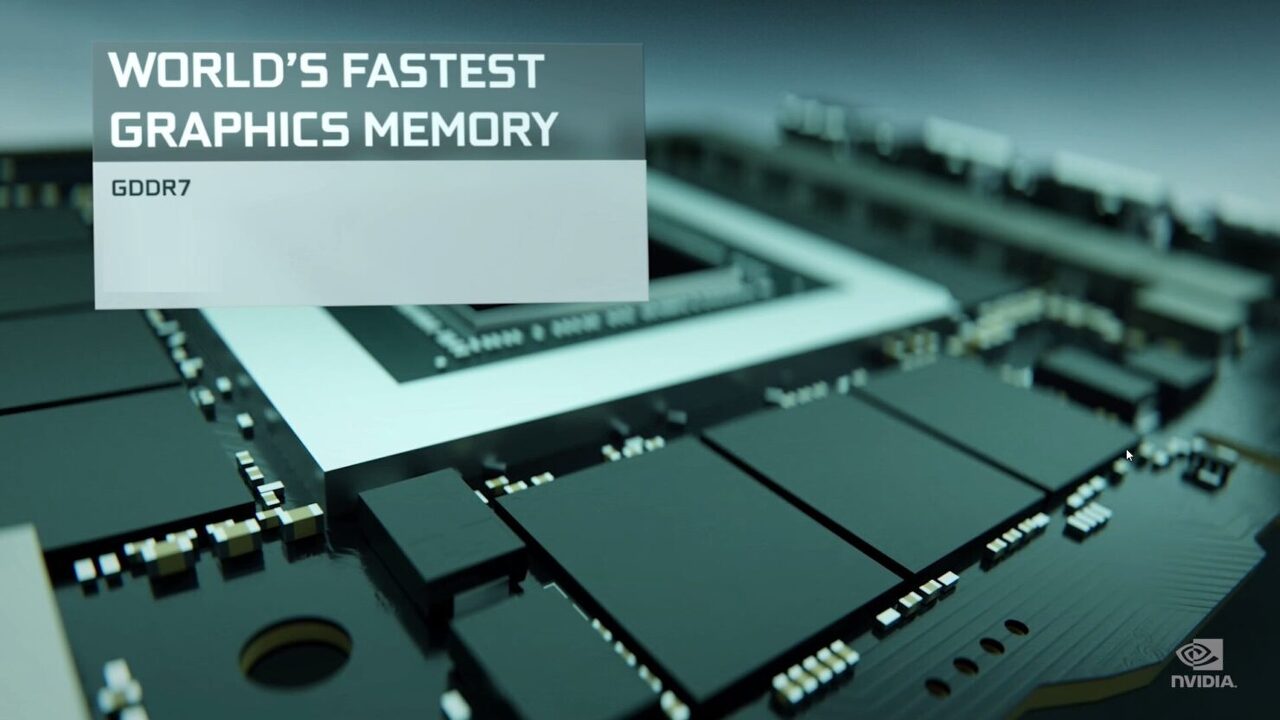

현재 그래픽 DRAM 로드맵에 있으며 실시간 오류 보호 기술과 함께 최대 32Gbps의 전송 속도를 제공할 것으로 예상되는 GDDR7도 있습니다. 32Gbps 전송 속도에서 256비트 폭 버스 인터페이스를 통한 GDDR7 메모리 하위 시스템은 1TB/s의 총 대역폭을 제공합니다. 384비트 버스 인터페이스에서 1.5TB/s, 512비트 시스템에서 최대 2TB/s입니다. 이것은 GDDR 표준에 대한 엄청난 양의 대역폭에 불과합니다.

GDDR 메모리 사양:

특징GDDR5GDDR5XGDDR6GDDR6XGDDR6+GDDR7



밀도	512Mb에서 8Gb로	8Gb	8Gb, 16Gb	8Gb, 16Gb	8Gb, 16Gb	8Gb, 16Gb, 32Gb?
VDD 및 VDDQ	1.5V 또는 1.35V	1.35V	1.35V 또는 1.25V	1.35V 또는 1.25V	미정	미정
VPP	해당 없음	1.8V	1.8V	1.8V	1.8V	미정
데이터 속도	최대 8Gb/s	최대 12Gb/s	최대 16Gb/s	19Gb/s, 21Gb/s, >21Gb/s	24Gb/s	32Gb/s
패키지	BGA-170 14mm x 12mm 0.8mm 볼 피치	BGA-190 14mm x 12mm 0.65mm 볼 피치	BGA-180 14mm x 12mm 0.75mm 볼 피치	BGA-180 14mm x 12mm 0.75mm 볼 피치	BGA-180 14mm x 12mm 0.75mm 볼 피치?	미정
입출력 폭	x32/x16	x32/x16	2채널 x16/x8	2채널 x16/x8	2채널 x16/x8	미정

HBM3 메모리 생산은 2022년 2분기에 시작됩니다.

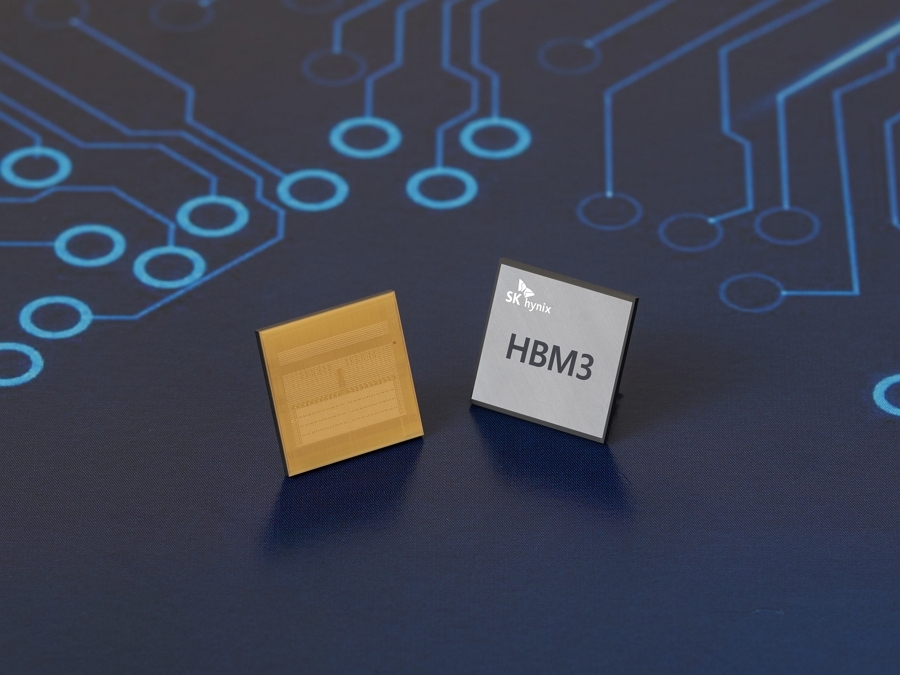

마지막으로, 삼성이 2022년 2분기에 HBM3 메모리의 대량 생산을 시작할 계획임을 확인했습니다. 차세대 메모리 표준은 미래의 HPC 및 데이터 센터 GPU/CPU에 전력을 공급할 것입니다. SK Hynix는 이미 최근에 자체 HBM3 메모리 모듈과 이 모듈이 미친 속도와 용량을 제공하는 방법을 선보였습니다.

HBM 메모리 사양 비교

적은 양HBM1HBM2HBM2eHBM3

I/O(버스 인터페이스)	1024	1024	1024	1024
프리페치(I/O)	2	2	2	2
최대 대역폭	128GB/초	256GB/초	460.8GB/s	819.2GB/초
스택당 DRAM IC	4	8	8	12
최대 용량	4GB	8GB	16 기가 바이트	24GB
tRC	48ns	45ns	45ns	미정
tCCD	2ns(=1tCK)	2ns(=1tCK)	2ns(=1tCK)	미정
VPP	외부 VPP	외부 VPP	외부 VPP	외부 VPP
VDD	1.2V	1.2V	1.2V	미정
명령 입력	이중 명령	이중 명령	이중 명령	이중 명령
